錳（měng）鋼（如高錳（měng）鋼30Mnsi/ZGMn13）焊接礦篩（shāi）網的熱處理，尤其是淬（cuì）火工藝，對提升（shēng）其（qí）耐磨性和韌性至關重要。以下是關鍵的溫度和時間控製要點：

1. 淬火（huǒ）前準備

  預熱（rè）：焊（hàn）接後的礦篩網需先進行退火（650~700℃保（bǎo）溫2~4小（xiǎo）時），消除焊接應力，避免直接淬火開裂。

  加熱方式：建議在可控氣氛（fēn）爐或鹽浴爐中加熱，確保溫度均勻。

2. 淬火溫度

  最佳溫度範圍：950~1050℃

  高錳（měng）鋼需完全奧氏體化，使碳化物（wù）充（chōng）分溶解，形成均勻的奧氏體組織。

  溫度（dù）低於950℃會導致碳（tàn）化物未完全溶解，影響韌性；高於1100℃可能引起晶粒粗大。

3. 保溫時間

  厚度相關：通常按1.5~2.5分鍾/mm計算（工件有效厚（hòu）度）。

  例如：10mm厚篩網需保（bǎo）溫15~25分鍾（zhōng）。

  大型或複雜結構可適當延（yán）長10%~20%。

4. 冷卻介質與方式

  快速（sù）冷卻：需在水淬（室溫水或10%鹽水）中（zhōng）快速冷卻，避免碳化（huà）物析出。

  水溫控製在20~40℃，避免劇烈沸騰導致（zhì）冷卻不均。

  薄件或複雜形狀可考慮聚合物淬火液（如PAG）減少變形風險。

5. 回火（可選）

  高錳（měng）鋼通常不要求回火，但若需消除殘餘應（yīng）力，可在250~350℃保溫2~4小時後空冷。

6. 注意事項

  變形控（kòng）製：淬（cuì）火時均勻入水，避免局部應力集中。

  表麵質量：加熱時防止脫碳（可通過保護氣氛或塗層）。

  焊材匹配（pèi）：焊接材料需與母材（cái）成分相近（如D256焊條（tiáo）），避免熱處理後性能不均。

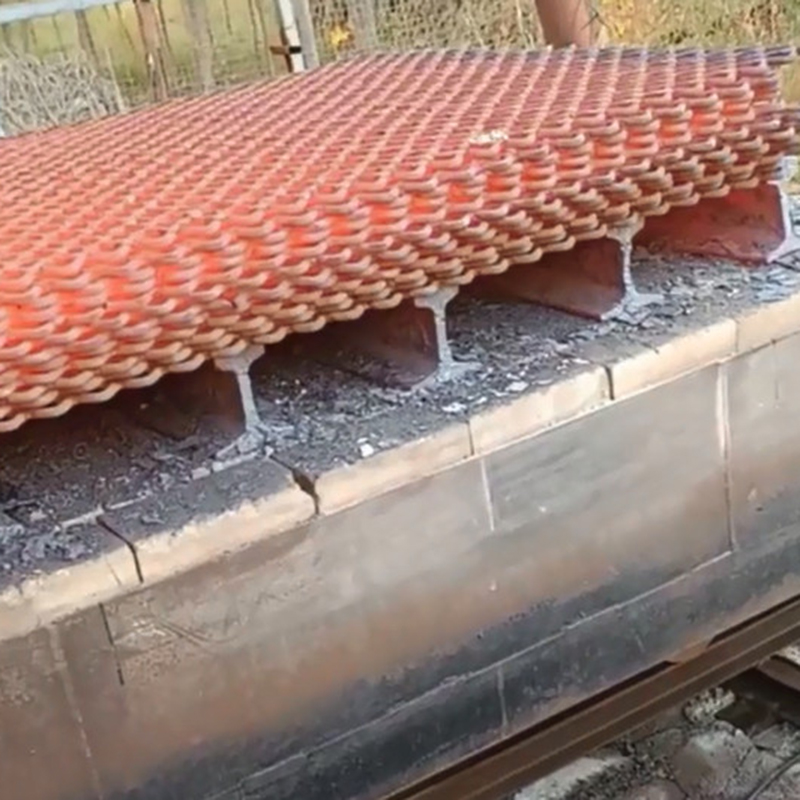

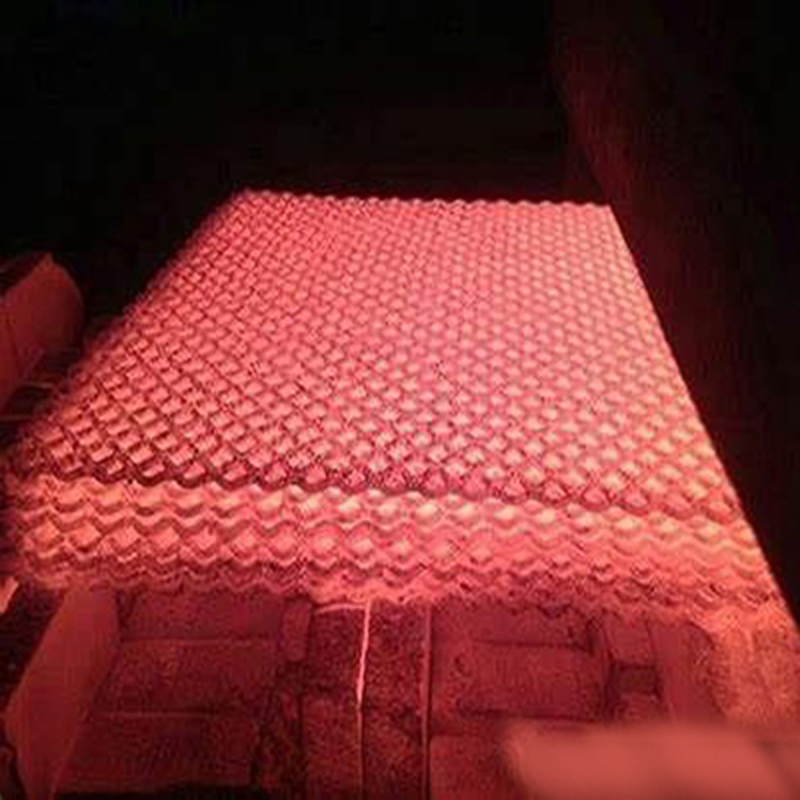

工藝示例

通過（guò）嚴格控製溫度和時間，可確保錳鋼篩網獲得高耐磨性和衝擊韌性，適應（yīng）礦山惡劣工況。建議先進行小樣試（shì）驗，優化參（cān）數後再批量處理。
