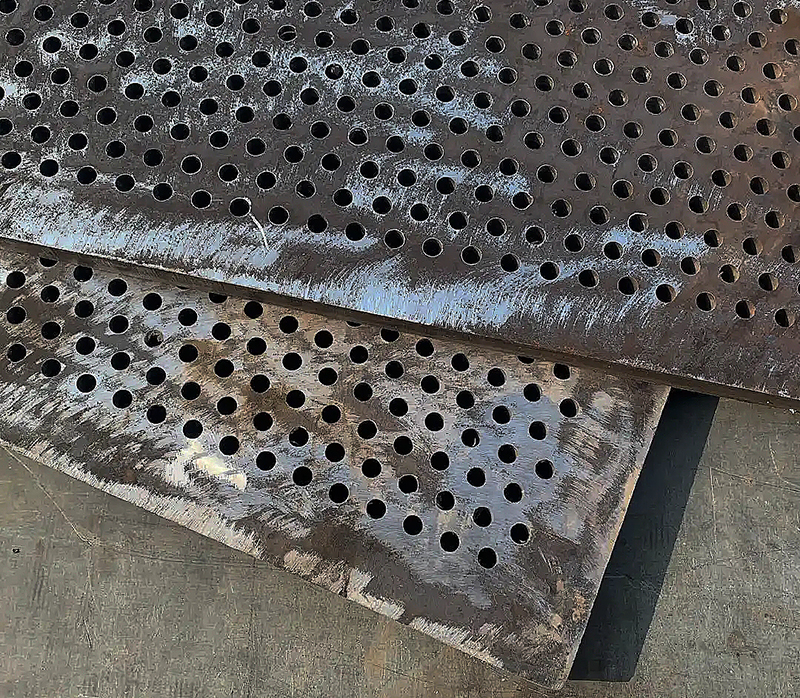

小孔（kǒng）錳鋼篩網（wǎng）因其高硬度、耐磨性而廣泛應用於礦山、冶金等行業，但其壽命受多種因素影響。要延長其使用極限，需從材料（liào）、使用環境和維護三方麵綜合優化。以下是具體策略：

一、錳鋼篩網壽命的關（guān）鍵影（yǐng）響因（yīn）素

1. 材料因素

  錳含量與熱處理工藝：錳鋼（如65Mn）需通過淬火+回火獲得高硬度（dù）和韌性（xìng）。錳（měng）含量不（bú）足或熱處理不當會導致脆性或硬度下降。

  雜質控製：硫、磷等雜質會降低抗疲勞性，優質錳（měng）鋼需控製雜質含量（如（rú）S≤0.04%）。

2. 工（gōng）況條件

  衝擊載荷：高頻振動篩（shāi）的動（dòng）載荷（hé）易引發微裂紋，加速疲（pí）勞斷裂。

  磨料性質（zhì）：石英砂等高硬（yìng）度物料磨損速度是普（pǔ）通物料的3 5倍。

  腐（fǔ）蝕環境：濕（shī）法篩分時，pH<4或>10的介質會與磨損協同作用，壽（shòu）命縮短50%以上。

3. 結構設計（jì）

  開孔率與應力集中：開孔率超過75%時，孔邊應（yīng）力（lì）集中係（xì）數可達2 3倍，優先選（xuǎn）用漸變（biàn）孔徑設計（jì）。

二（èr）、延長壽命的6大核心技術措施

1. 材料升級

  高錳鋼改性：采用ZGMn13Cr2（添加鉻提（tí）升耐蝕性），壽命可（kě）延長30%。

  複合工藝：在篩（shāi）網表麵堆焊（hàn）碳化鎢（硬度HRC≥60），耐磨性提高5 8倍（bèi）。

2. 優化結構設（shè）計

  倒（dǎo）角處理：孔（kǒng）邊緣采用R≥1mm圓弧過渡，降低（dī）應力集中。

  非均勻布孔（kǒng）：物料（liào）密集區孔徑增大10%，分（fèn）散衝擊力。

3. 表麵強化技術

  激光熔覆：用Co基合（hé）金熔（róng）覆層，表麵硬度達HV1200，成本較高但壽命提升（shēng）4倍。

  滲氮處理（lǐ）：520℃離子滲氮後（hòu），表麵形成50μm硬化層，耐蝕性提高2倍。

4. 動（dòng）態負載管理

  變頻控（kòng）製：將振動電機頻率從50Hz調整為35 45Hz，減少共振損傷。

  阻尼減振：在篩框（kuàng）加裝橡膠阻尼器，降低（dī）振幅20% 30%。

5. 智能維護係統

  在線監測：安裝振動傳感器，實時監測篩網（wǎng）裂紋（頻率特征分析預警）。

  自動潤滑（huá）：采用石墨烯潤滑劑，摩擦係數降低至0.08，減少粘附磨損。

6. 腐蝕防護方案

  陰（yīn）極保（bǎo）護：在酸性（xìng）環境中，設置（zhì）犧牲陽極（鎂（měi）合金）保（bǎo）護篩（shāi）網。

  納米（mǐ）塗層：噴塗（tú）Al₂O₃ TiO₂複合塗（tú）層，耐pH範圍擴展至2 12。

三、經濟效益對比（bǐ）

| 方案 | 成本增加 | 壽命（mìng）延長 | ROI（投資回報率（lǜ）） |

| 普通錳鋼（gāng）篩網 |   | 基準 |   |

| ZGMn13Cr2 | +15% | +30% | 1.8:1 |

| 激（jī）光熔覆 | +120% | +400% | 3.3:1 |

| 變（biàn）頻控製+阻尼（ní）減振 | +25% | +50% | 2:1 |

注：高價值場景（如鐵礦篩分）優先選擇激光熔覆，預算有限時可選材料升級+結構優化組合。

四、失效預警與更（gèng）換標準

  臨（lín）界磨損量：篩（shāi）絲直徑磨損超過（guò）原始尺（chǐ）寸的20%（如φ5mm絲剩4mm時需更換）。

  裂紋擴展：出現≥3條長度＞10mm的（de）徑向裂紋。

  效率下降：篩分（fèn）效率低於設計（jì）值85%（需實測篩上物含粉率）。

通過係統性優化，小孔（kǒng）錳（měng）鋼篩網壽命可從常規的（de）3 6個月（yuè）延長至2年以上（shàng）（極端工（gōng）況除外）。關鍵是根據具體工況選擇技術組合，並（bìng）建立預防性維護製（zhì）度
